Работа клапанов печки

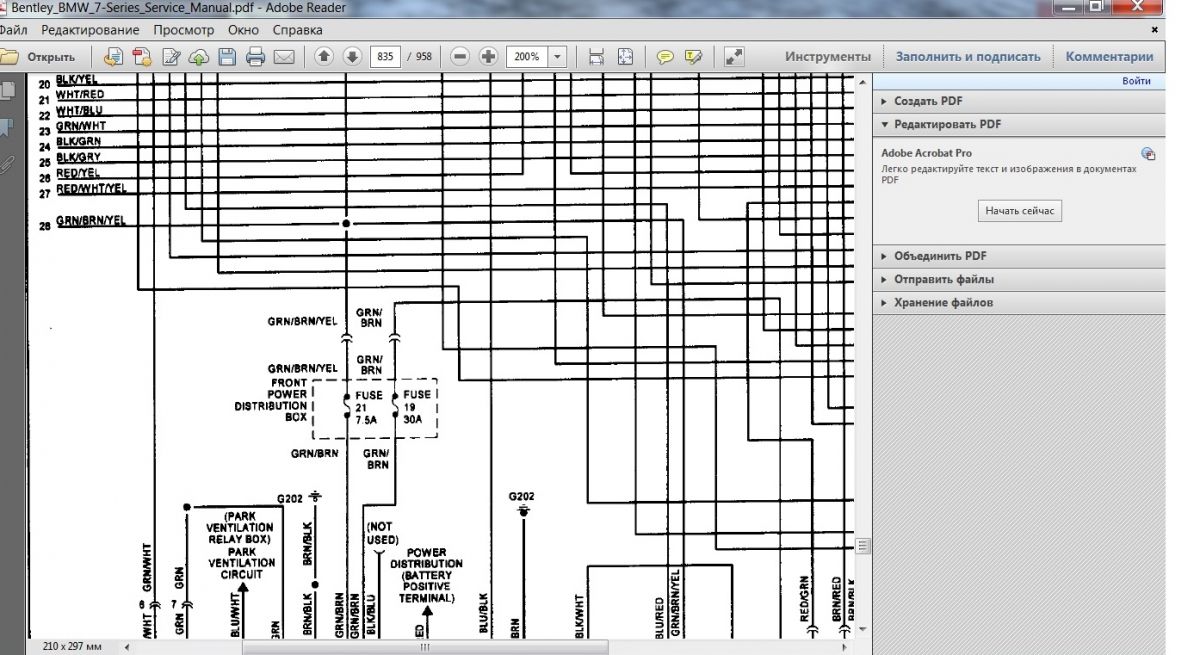

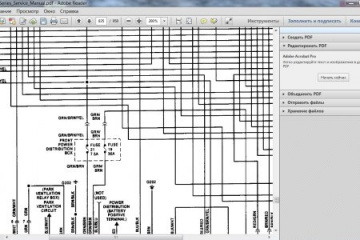

Вот на этой схеме + на клапана идет с 27 контакта, не могу понять где этот 27 контакт находится, на какой колодке
На клапанах печки управление происходит минусами (их там два, а + один) и регулировка закрытия клапанов происходит не за счёт повышения напряжения а циклически (интенсивность закрытия либо уменьшается - при горячем регулировании, либо увеличивается - при холодном регулировании), при регулировке левого потенциометра после щелчка (+16гр.) оба клапана должны полностью закрыться (на фишке клапанов оба минуса должны постоянно звониться на массу). А + на той же фишке после включения зажигания должен приходить постоянно и сила тока не должна изменяться.
Ответ на комментарий № 2 пользователя ap-bmw :

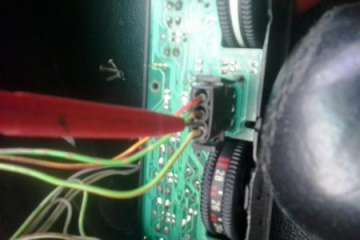

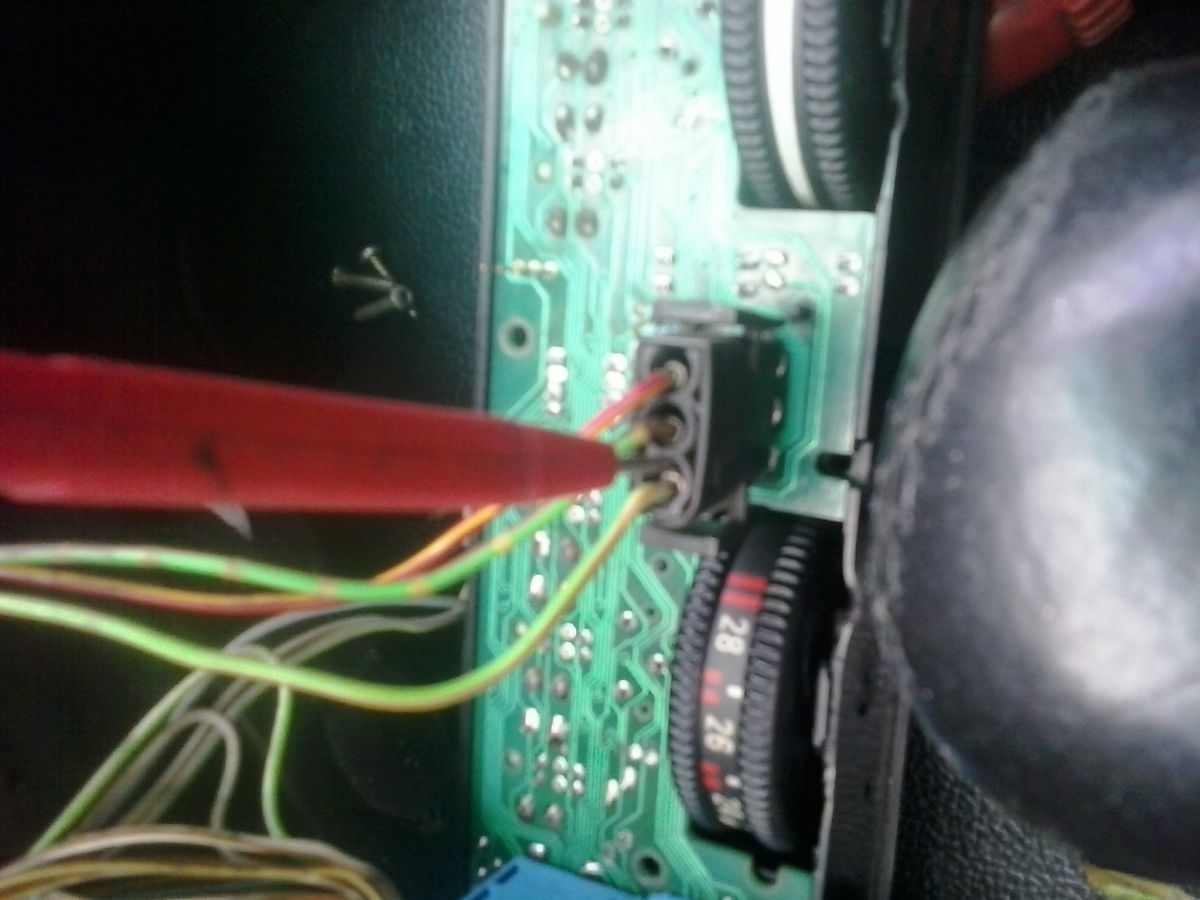

Сегодня увидел, вернее услышал как они работают. + на клапана уходит с фишки панели управления климатом(там и был кисляк). На фото воткнут шуп. Но у меня + не пропадает при выключении зажигания, засыпают минуса клапанов вместе с машиной. а + все равно идет. Собственно тема закрыта. Спасибо!
Добавить комментарий
Только зарегистрированные пользователи могут оставлять комментарии.
Вам необходимо авторизоваться (войти на сайт под полученным ранее ником и паролем).
Если вы впервые на сайте, зарегистрируйтесь при помощи формы регистрации.
Другие темы раздела "Технические вопросы"
| Заголовок темы | Автор | Ответы | Просмотры | Последнее |
|---|---|---|---|---|
BMW AG › Правила раздела технические вопросы |
Автор Vermin | Ответы 0 | Просмотры 27813 | |
E39 › Помощь по вин коду |
Автор 28041984 | Ответы 2 | Просмотры 146 |
30.04.2024 ›  28041984
|
E39 › Е39 климат |
Автор 28041984 | Ответы 0 | Просмотры 70 | |
E65-E66f › Ошибка по датчику распредвала(выпуск) N62B48 |
Автор Rostik186 | Ответы 1 | Просмотры 548 |
27.04.2024 › Rostik186
|
E32 › Не заводится, искры нет, бенз льëт, стартер крутит |
Автор Alex_durachek | Ответы 0 | Просмотры 191 | |
F30-F35 › Пропуски зажигания в 1 цилиндре, троит машину |
Автор bai101 | Ответы 92 | Просмотры 61800 |
01.04.2024 › karat44
|
G05 › Посоветуйте авто электрика Красноярск |
Автор Mailox5 | Ответы 0 | Просмотры 440 | |
E39 › E60 seats install to a e39 |
Автор Junior92505 | Ответы 0 | Просмотры 414 | |
E90-E93 › Проблемы в теплую погоду |
Автор Joker3500 | Ответы 0 | Просмотры 331 | |
E84 › BMW X1 лампочка ближнего света |
Автор An_60 | Ответы 1 | Просмотры 359 |
16.02.2024 › An_60
|
Здравствуйте товарищи! Перебирал клапана печки, дома при подачи питания на клапана, они должным образом срабатывали. Решил попробовать на машине. Подключил фишку, включил зажигание( не запускал), крутилки на холод и отсосны... Клапана не сработали. Беру вольтметр +12 приходит при измерении минуса на массу и при измерении минуса на контакте разьема, при измерении ампеража показывает 0,25. При регулировке температуры из салона напряжение на клапанах уменьшается(так и надо) Штоки в клапанах ходят легко, да и давят они так, что пальцами не отожмешь. Вот теперь гадаю-думаю почему не работают на машине. Завтра попробую на заведенной холодной и на горячей проверить сухие клапана. Возможно инженеры БМВ как то хитро выстроили алгоритм работы клапанов( пример- зимой на холодном ДВС доп помпа на печку не включается пока стрелка температуры не зайдет на середину синей зоны)? Сейчас еще схему посмотрю. В общем кто что думает?
Добавлено: 28.05.2016 22:35 Ответить
