прибор(датчик) ОЖ
Ждемс! И желательно с описанием номеров контактов и их цветами на разъёмах приборной панели.

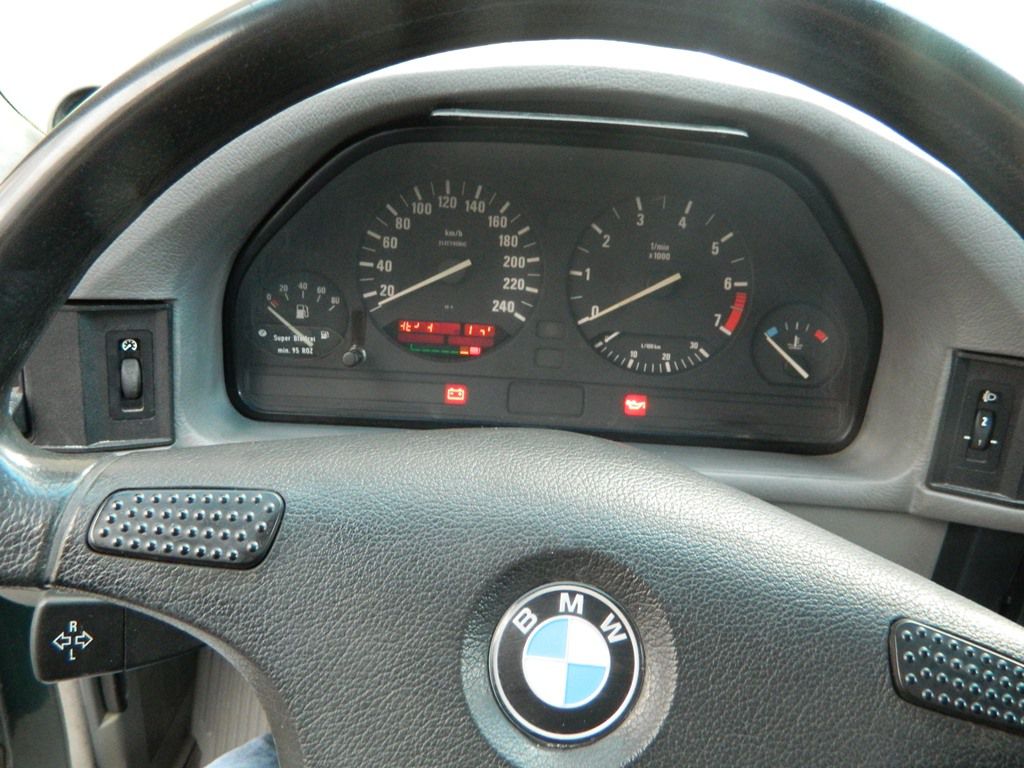

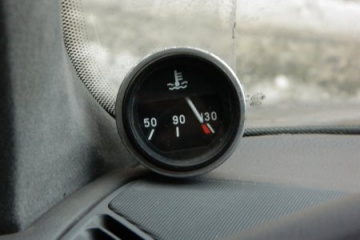

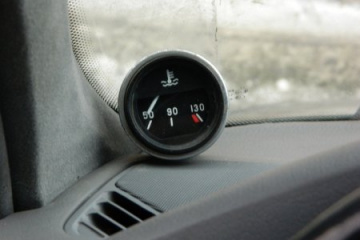

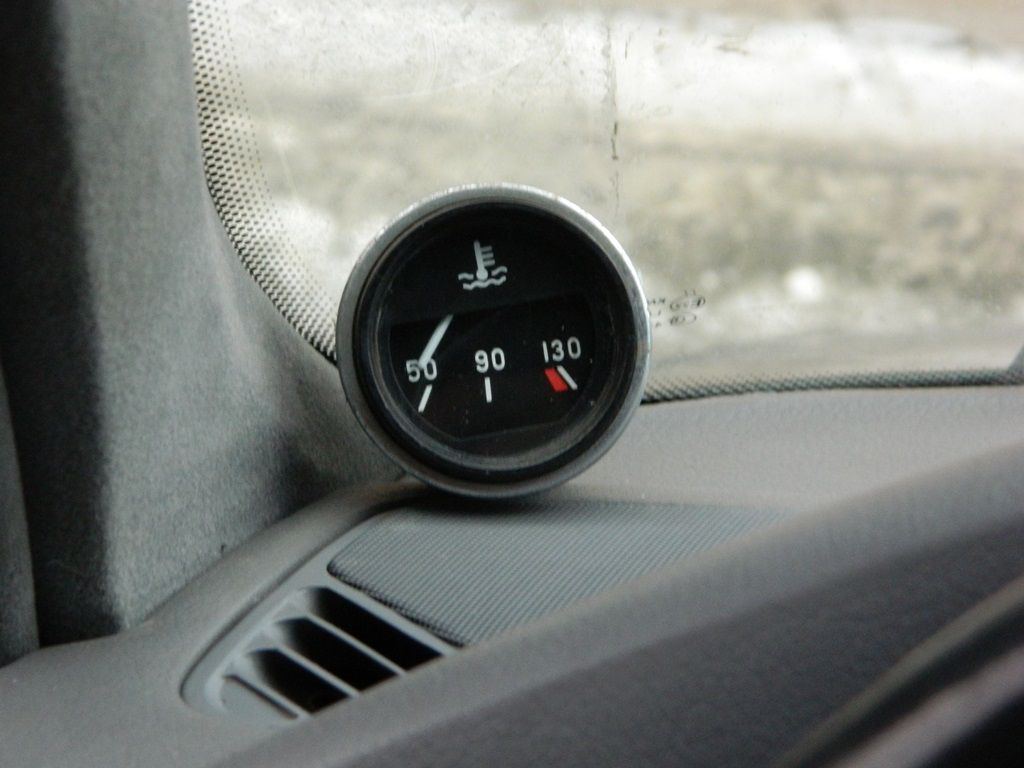

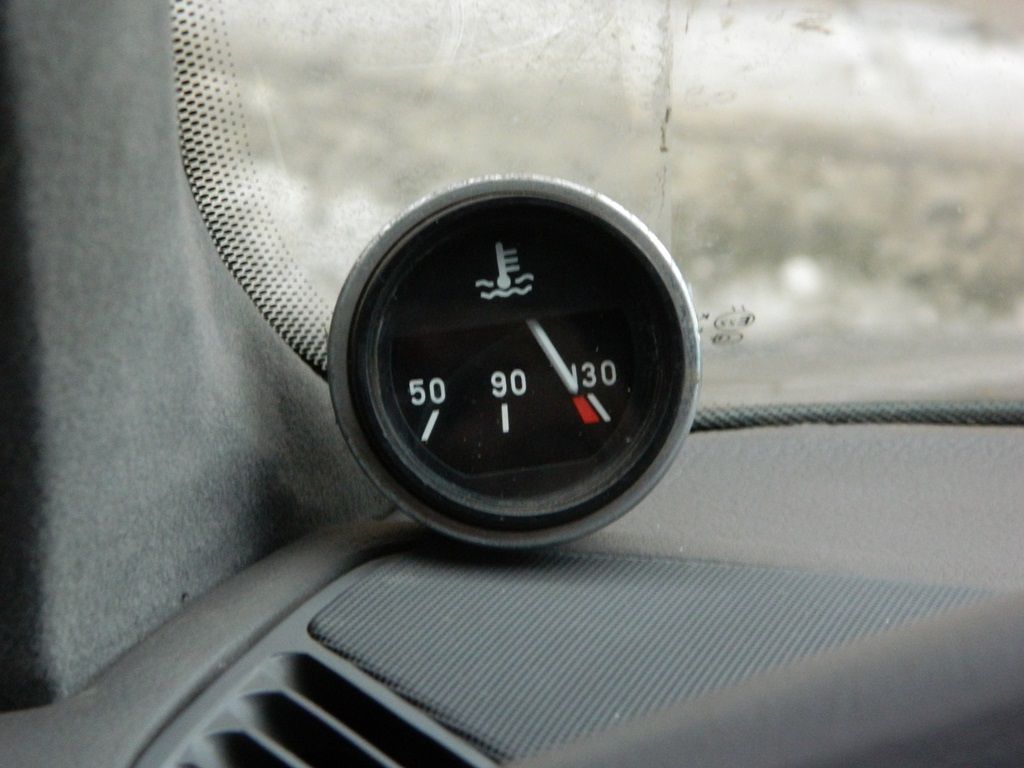

и так на схеме етм нашел распиновку разъемов. нам потребовался разъем Х16, в приборке лоу он желтого цвета. из этого разъема нам потребуется 3 провода + - и провод с датчика температуры. плюсовой провод идет зеленого цвета и значится под № 15, минусовой как обычно коричневокрасный провод № 18. и провод с датчика имеет цвет коричнево-фиолетовый №4 в колодке. подсветку я делать не стал так как нужно еще будет вставлять сопротивление для более точных показаний. позже отпишусь какои величины поставил резистор. и так уже готовый результат... 1-е фото зажигание выключено, 2-е фото зажигание включено(пибор имеет погрешность ~20градусов) ну и фото№3 умершей приборки, где только пробег и то частями
. как то вот так.
по времени часа 3. из которых час лазил и искал норм схему подключений.
ссылку прилагаю
щас выяснил на сколько градусов брешет датчик из ваза . ехал домои и приборка чудесным образом ожила я отсоелинил провод от своего свапа. и датчик температуры показал 90. а на вазе стоит 125. итог 30-35градусов разница. но это мы решим сопротивлением. только вот один вопрос: из сдесь присутствующих знает кто нибудь сопротивление температурного датчика бмв ? а то померить на машине можно но очень неудобно. я сегодня с фишкои промучался еле снял чтоб цвет провода узреть. а мерить сопротивление там вообще мучение будет
подскажите кто знает. на 6ке я узнаю там нет ни чего сложного.нужны показания именно этого
Добавить комментарий
Только зарегистрированные пользователи могут оставлять комментарии.
Вам необходимо авторизоваться (войти на сайт под полученным ранее ником и паролем).
Если вы впервые на сайте, зарегистрируйтесь при помощи формы регистрации.
HappyFox77
roletar
Redgar
alan2
Saran_Ivanovich
Petrosik
Всем здрасте. ввобщем в кратце опишу проблему. умерла у меня приборка. Рабочую панель наити удалось но за очень большие деньги. решил отложить это дело. Ездил зиму без приборов. но щас пришло тепло и я задумался, а как же теперь следить за температурой???? и тут пришла мне в голову мысль вживить в проводку панели прибор температуры ОЖ с ВАЗ2106. Покапавшись в схемах ЕТМ нашел распиновку приборки, и вживил в нее Этот прибор. вынес его в угол парприза, возле левой обивки передней стоики. Получилось конечно колхозно. но во всяком случае я теперь вижу хот какую то температуру двигателя. Датчик видать от долгого лежания немного стал показыват погоду, и прибрехивает на 15-20 градусов. Фотки выложу попозже
