Замена заднего продольного рычага на BMW E46 (рестайл)

Собственно проблему видно визуально

Замена заднего продольного рычага на BMW E46 (рестайл)
Замена заднего продольного рычага на BMW E46 (рестайл)
Замена заднего продольного рычага на BMW E46 (рестайл)

Из-за сильного бокового удара заднее правое колесо смотрит вправо

Снимаем колпачок диска. Ослабляем гайку ступицы головкой на 30. В том случае если будет ставиться тот же рычаг — помечаем взаимное расположение вала и ступицы.

Замена заднего продольного рычага на BMW E46 (рестайл)

В данном случае открутить гайку не удалось и ее пришлось сбить зубилом.

Замена заднего продольного рычага на BMW E46 (рестайл)

После этого откручиваем 5 болтов крепления колеса, приподнимаем правую часть автомобиля и снимаем колесо. Шестигранником на 6 ослабляем тормозной диск.

Замена заднего продольного рычага на BMW E46 (рестайл)

После этого снимаем ведущий вал.

Замена заднего продольного рычага на BMW E46 (рестайл)

Очистив его от грязи метим место его крепления.

Замена заднего продольного рычага на BMW E46 (рестайл)

Головкой на 10 откручиваем 6 болтов крепления вала.

Замена заднего продольного рычага на BMW E46 (рестайл)

С правой стороны головкой и ключом на 13 откручиваем крепление стабилизатора.

Замена заднего продольного рычага на BMW E46 (рестайл)
Замена заднего продольного рычага на BMW E46 (рестайл)

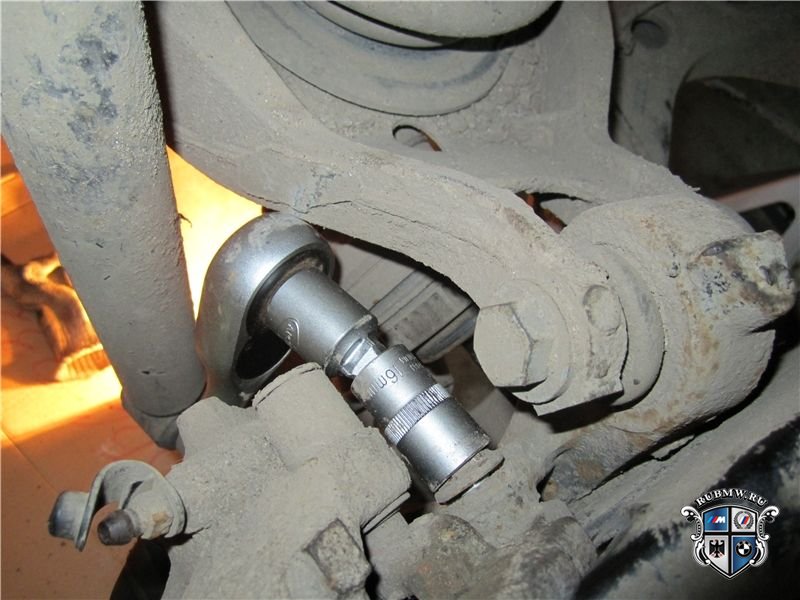

Так же откручиваем верхнее ухо крепления стойки стабилизатора к поперечному верхнему рычагу и вынимаем ведущий вал из под автомобиля в сторону редуктора. После этого снимаем датчик износа колодок, открутив два болта головкой на 16 снимаем тормозной суппорт и подвешиваем его на проволоку.

Замена заднего продольного рычага на BMW E46 (рестайл)
Замена заднего продольного рычага на BMW E46 (рестайл)

Снимаем тормозной диск, в сторону редуктора вытаскиваем трос ручника.

Замена заднего продольного рычага на BMW E46 (рестайл)
Замена заднего продольного рычага на BMW E46 (рестайл)
Замена заднего продольного рычага на BMW E46 (рестайл)
Замена заднего продольного рычага на BMW E46 (рестайл)

Датчик ABS откручиваем и снимаем.

Замена заднего продольного рычага на BMW E46 (рестайл)
Замена заднего продольного рычага на BMW E46 (рестайл)

Откручиваем крепление тормозного шланга.

Замена заднего продольного рычага на BMW E46 (рестайл) рис.20

После этого другим домкратом подпираем нижнюю часть продольного рычага.

Замена заднего продольного рычага на BMW E46 (рестайл)

Помечаем регулировочный нижний болт крепления к продольному рычагу поперечного нижнего рычага и ослабляем его.

Замена заднего продольного рычага на BMW E46 (рестайл)

Далее ослабляем болт крепления поперечного верхнего рычага к продольному.

Замена заднего продольного рычага на BMW E46 (рестайл)

Откручиваем нижнее ухо амортизатора.

Замена заднего продольного рычага на BMW E46 (рестайл)

Далее опускаем домкрат, вынимаем пружину, снимаем болты крепления верхнего и нижнего поперечных рычагов к продольному рычагу и выкручиваем 3 болта крепящий регулировочный кронштейн в передней части продольного рычага и снимаем рычаг.

Опускаем домкрат, вытаскиваем пружину, затем снимаем болты крепления нижнего и верхнего поперечных рычагов к продольному, и откручивам три болта крепления регулировочного кронштейна в передней части продольного рычага. Снимаем рычаг.

Замена заднего продольного рычага на BMW E46 (рестайл)

Сборку производим в обратной последовательности.
