Замена личинки замка зажигания BMW e39

Заблокировался руль, после чего провернулась личинка...

Процесс замены:

Замена личинки замка зажигания BMW e39

На фото отображен только процесс установки на автомобиль, т. к. мысль о создании фотоотчета возникла не сразу, поэтому при просмотре картинок в обратном порядке отображается процесс снятия.


1. Вынимаем личинку.

Замена личинки замка зажигания BMW e39

Есть масса видео о том как ее извлечь...
например:



После этого решаем проблему провернутой личинки:

Замена личинки замка зажигания BMW e39
Замена личинки замка зажигания BMW e39

Далее снимаем контактную группу.

Замена личинки замка зажигания BMW e39
Замена личинки замка зажигания BMW e39

Скидываем пластик и смотрим дальше.

Замена личинки замка зажигания BMW e39
Замена личинки замка зажигания BMW e39

Чтобы все это снять

Замена личинки замка зажигания BMW e39


При помощи зубила нужно выкрутить эти два болта, которые на первый взгляд похожи на заклепки.

Замена личинки замка зажигания BMW e39

Вынимаем стопорное кольцо.

Замена личинки замка зажигания BMW e39

Все стягиваем на себя.

Замена личинки замка зажигания BMW e39

Несем в авто.

Наживляем на колонку, устанавливаем крышку, закручиваем болты, которые открутили при помощи зубила (сделав в их шляпках прорези под фигурную или плоскую отвертку).

Замена личинки замка зажигания BMW e39

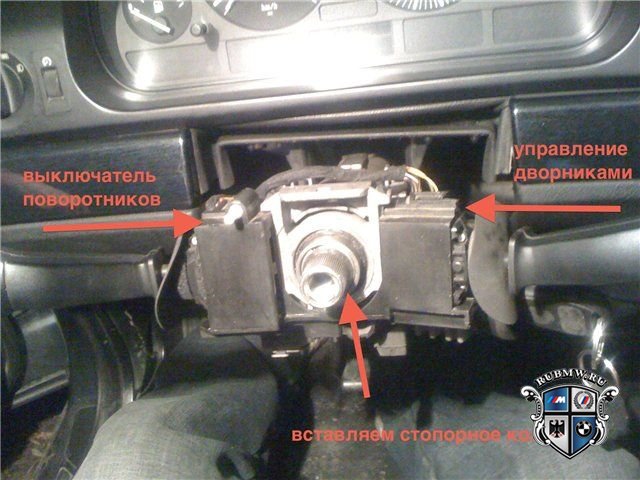

После этого защелкиваем рычажки управления дворниками и поворотниками.

Замена личинки замка зажигания BMW e39

Далее в соответствии с метками накидываем руль.

Замена личинки замка зажигания BMW e39

Подключаем сигнал и подушку.

Замена личинки замка зажигания BMW e39

В завершение с оборотной стороны вкручиваем два болтика под звездочку, которые удерживают подушку безопасности (к сожалению на фото не отображено, однако нащупать их легко).

ВАЖНО!

Засверливать нужно со смещением в сторону руля, т. к. паз расположен не в центре площадки (центр площадки на фото обозначен красным).
