Так выглядит задняя дверь Е34
Интересно, а как разбирается задняя дверь BMW 5-Series в кузове Е34? Стоит описать всю ситуацию разбора от и до. На фотографии выше все владельцы такого автомобиля видят, как она выглядит. Она снята с 520 89 г. со стеклоподъемником механического типа.
С чего собственно начинается разбор? Со снятия обшивки с двери. Для этого придется раскручивать четыре винта. Первый располагается под ручкой опускания/поднимая стекла (для его раскручивания придется сдвинуть крышку из пластика), второй – в верхней части ручки (вынимание заглушки тонкой отверткой), третий – в нише курка открывания двери (скрывается за маленькой круглой заглушкой), четвертый – в нише, предназначенной для пепельницы (вынимание пепельницы, убирание маленькой круглой заглушки).
Снятие обшивки
После того, как все винты будут откручены, можно приступать к отсоединению клипс. Для их отсоединения надо завести под обшивку тонкую отвертку. Клипсы отстегиваются легко и можно услышать это по характерному щелчку. В верхней части крепление обшивки к двери производится с помощью клипс из металла. Для их отсоединения не понадобится отвертка. Можно снять их в два счета руками. Потом необходимо выкручивание пимпочки сигнализатора закрытия двери. В нижней части ручки находится еще одна клипса. От нее можно избавиться, сдвинув обшивку вверх. На фотоснимке, который приведен ниже, можно увидеть, где конкретно находится та или иная клипса.
Сняв полностью обшивку, можно приступать к выниманию троса отпирания двери, который находится в ушке курка. Только после этого можно будет говорить о том, что обшивка снята полностью.
Дверь надо отложить ненадолго. С обшивки надо снять ручки и курок. Для проделывания первой процедуры понадобится откручивание двух винтов, которые располагаются с обратной стороны обшивки.
Снятие ручки
Вся обшивка с двери отделена и разобрана.
Так выглядит сама обшивка и ее составляющие
Теперь необходимо заняться стеклом. Перво-наперво снимаются фиксаторы с ползунов стеклоподъемника. Для их снятия придется опустить стекло в положение, которое будет удобно для легкого доступа к фиксаторам.
Фиксаторы ползунов стеклоподъемника
После этого надо взять в руки простую отвертку, вытянуть фиксаторы, отщелкнуть тягу стеклоподъемника от самих ползунов.

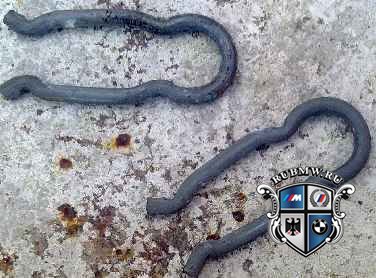

Фиксаторы ползунов
Когда стекло будет отщелкнуто от стеклоподъемника, то его можно будет двигать руками. Правда, его не получится вынуть, так как помехой являются две детали. Первой такой деталью является внутренний уплотнитель стекла. На нем располагаются металлические клипсы, предназначенные для обшивки. Чтобы устранить его, надо отжать его отверткой в местах, где есть клипсы.
Снятие внутреннего уплотнителя
Вторая деталь, которая мешает завершить начатое, - направляющая стекла. Она держится на двух винтах. Один видят все и сразу, а вот второй скрывается внутри самой двери. Чтобы получить доступ к нему, придется отогнуть уплотнитель направляющей из резины.
Расположение нижнего винта направляющей
После того, как направляющая и внутренний уплотнитель будут вынуты, можно будет вытащить стекло.
Теперь надо снять ручку открывания двери. Для ее снятия надо устранить декоративную накладку. Она крепится на четыре крючка.
Накладка ручки
Нижние крючки вставляются в пазы, а верхние – в окошко сдвижной пластины ручки. Для сдвигания пластины надо снять заглушку, которая располагается с боковой части двери. После этого надо взять в руки отвертку, сдвинув планку от себя до самого конца.
Доступ к сдвижной пластине
Накладку надо подковырнуть, действуя аккуратно. Только так получится снять ее. Под ней можно увидеть несколько винтов. Они – держатели для ручки. Можно открутить их с помощью отвертки.
Винты ручки
Отсоединение ручки от двери. Отделение ее от тяги замка, вынимание из двери.
Ручка двери
Снятие самого замка. Он крепится к двери с помощью трех винтов. Один скрывается за уплотнителем из резины.
Замок двери
На замок подходит фишка центрального замка. Для ее удаления надо просто сдвинуть конструкцию пальцами.
Фишка замка
Дополнительный пластиковый винт располагается в шарнире тяги на сигнализатор. Он откручивается и после этого можно вынуть замок вместе с тягами.
Снятие форточки. Перво-наперво стоит снять наружный уплотнитель стекла. Для его снятия понадобится его поддевание тонкой отверткой (надо действовать аккуратно, чтобы не повредить ничего).
Наружный уплотнитель
В дальнейшей работе будут мешать обшивка рамки двери из пластика, а также резиновые уплотнители. Потом надо нащупать клипсы форточки, действуя опять-таки отверткой. Надо приложить некоторое усилие, чтобы выдавить клипсы из пазов (на фотографии клипса запечатлена без форточки, но деле первая деталь не отделена от второй).
Клипса форточки
Сколько всего клипс? Их – четыре штуки. На фотоснимке ниже можно увидеть, где конкретно они находятся.
Форточка
После отщелкивания клипс можно снять форточку.
Снятие ограничителя открывания двери. Он крепится к двери двумя винтами. Их откручивание осуществляется отверткой.
Ограничитель открывания двери
Что же до конца процедуры осталось совсем чуть-чуть. Надо произвести снятие самого механизма стеклоподъемника. В заводской комплектации он держится на клепках. Придется раздобыть дверь, чтобы избавиться от него.
Стеклоподъемник
Откручивание болта. Высверливание клепок. Снятие стеклоподъемника.
Все: разбор задней двери осуществлен. Можно избавиться от проводки, срезав хомуты. При ее снятии придется потянуть за главную вилку дверной проводки. Можно снять все уплотнители, щитки, располагающиеся снаружи. С последними процедурами справится каждый человек без советов и наставлений.
Добавлено: 16.11.2012 18:02
