При пробеге более 200 тыс. км у «пятерок» в кузове е39 могут начать проявляться признаки износа подшипников наружных ШРУСов. Нередко его принимают за износ крестовины, но при вывешивании авто на подъемнике и вращении кардана можно безошибочно определить, где именно возникает звук люфта.
Устраняется эта «болезнь» путем установки либо новых, б/у рабочих, либо отремонтированных приводов. В данном фотоотчете рассмотрим вариант с разборкой, ремонтом и установкой отремонтированных ШРУСов.

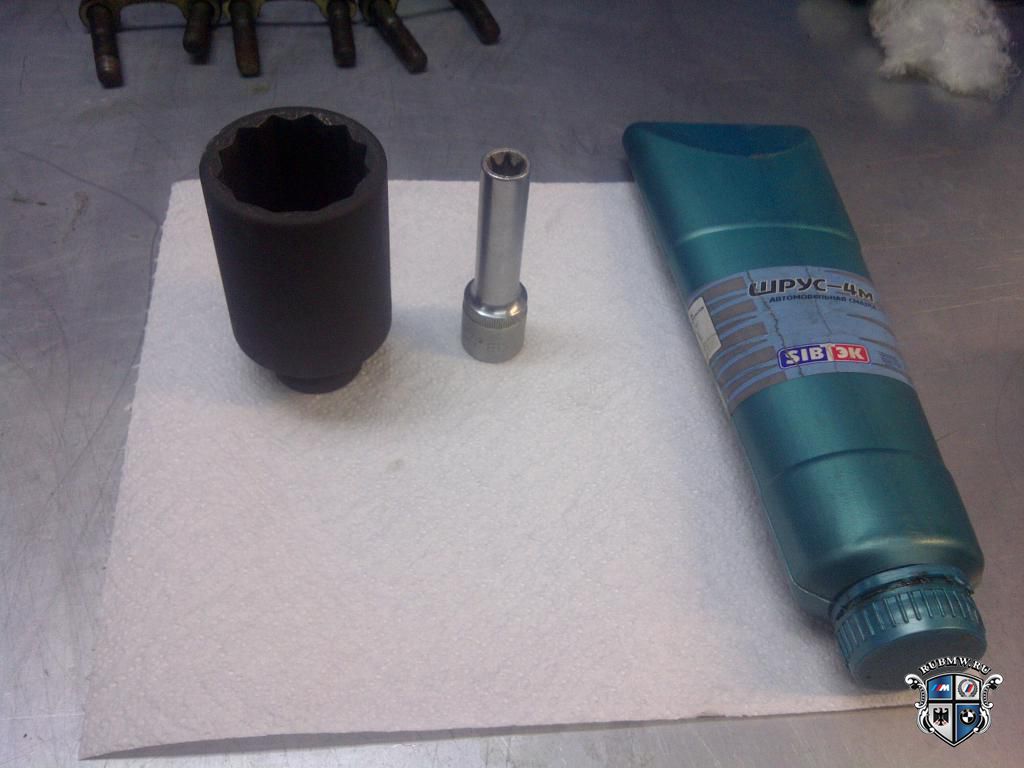

Из инструмента нам понадобится торцевая головка на 36 (12 граней) и головка Е12 (длинная). Для демонтажа приводов колеса снимать не нужно. Для снятия левого ШРУСа нужно ослабить крепления глушителя и опустить его примерно на 20 см. Во время извлечения и установки привода в ступицу для облегчения процесса нужно попросить помощника надавить на проем багажника.

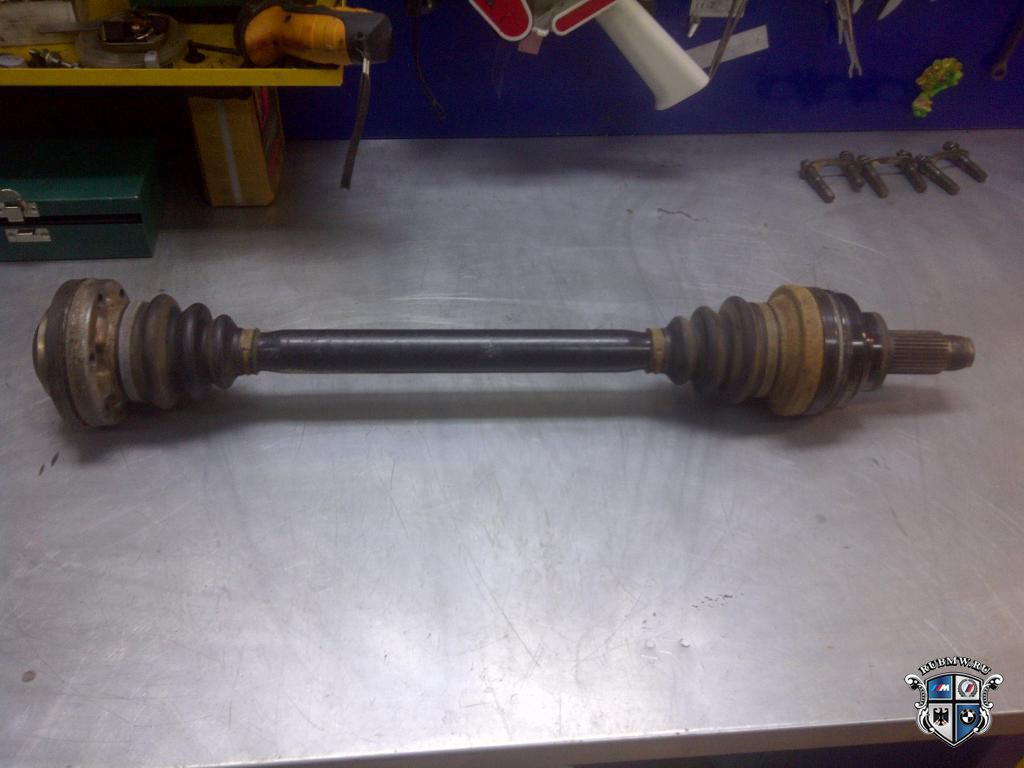

Снимаем привод, очищаем от загрязнений.

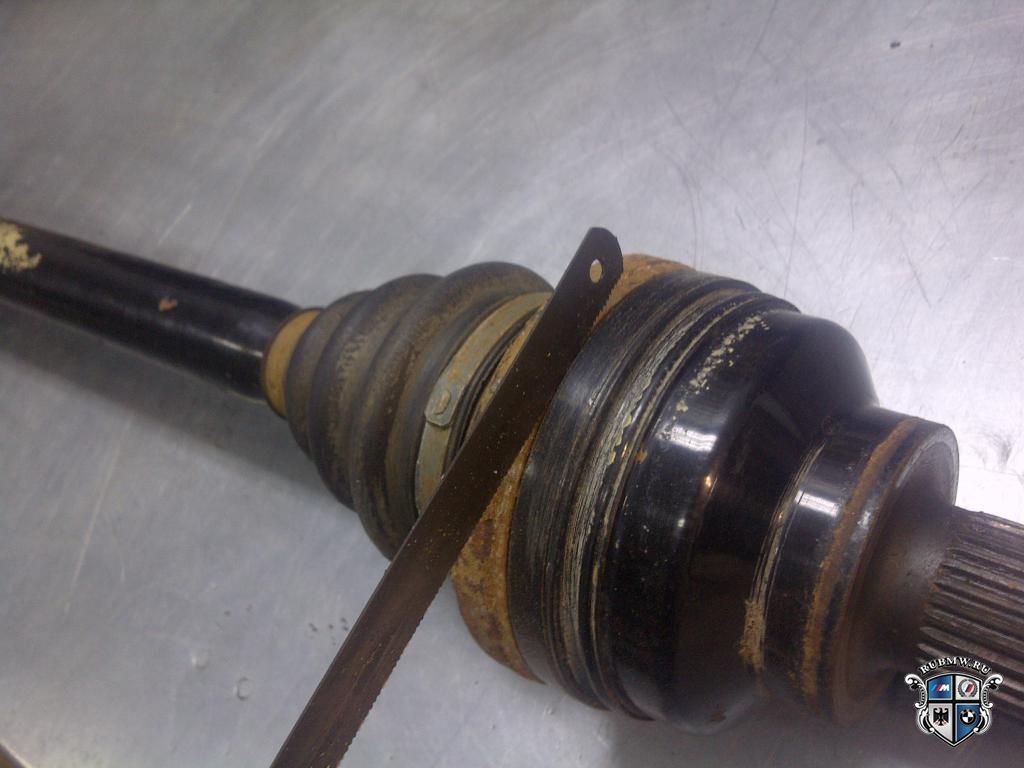

Полотном ножовки по металлу чистим канавку между и завальцованной частью резинового пыльника и корпусом привода.

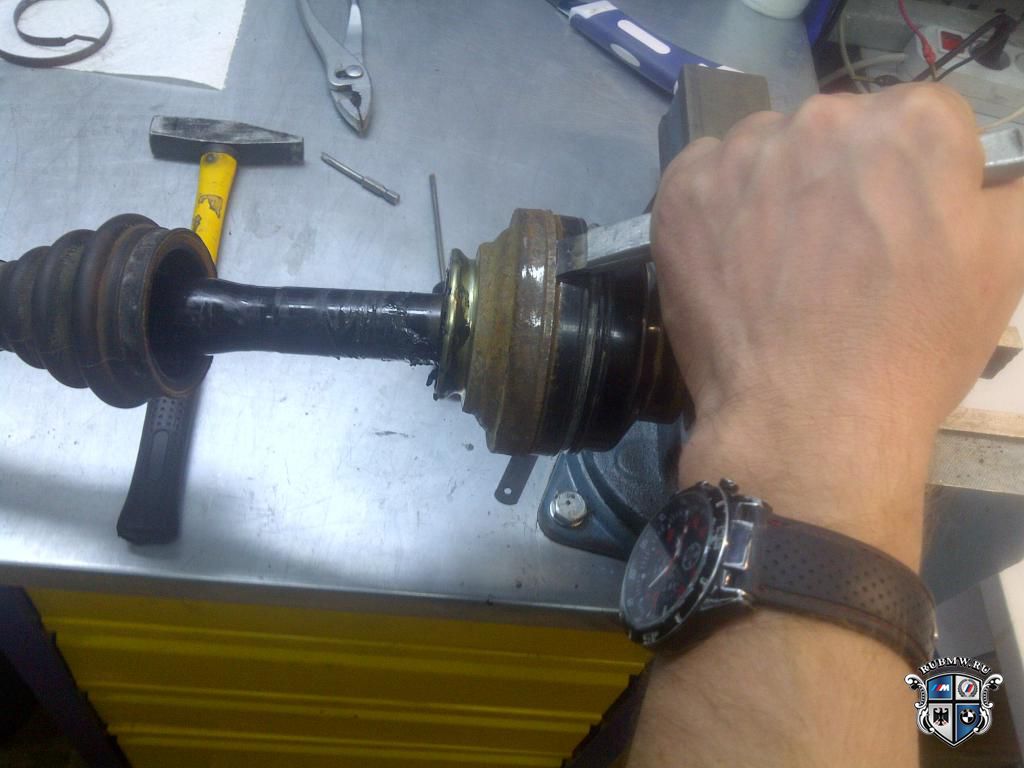

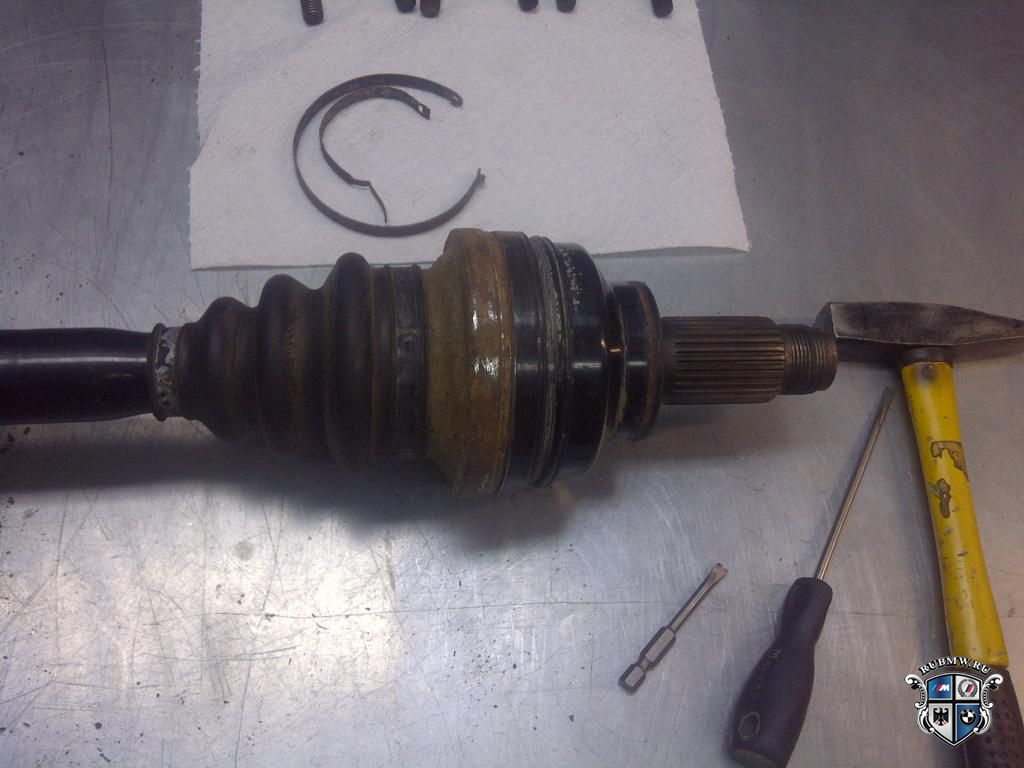

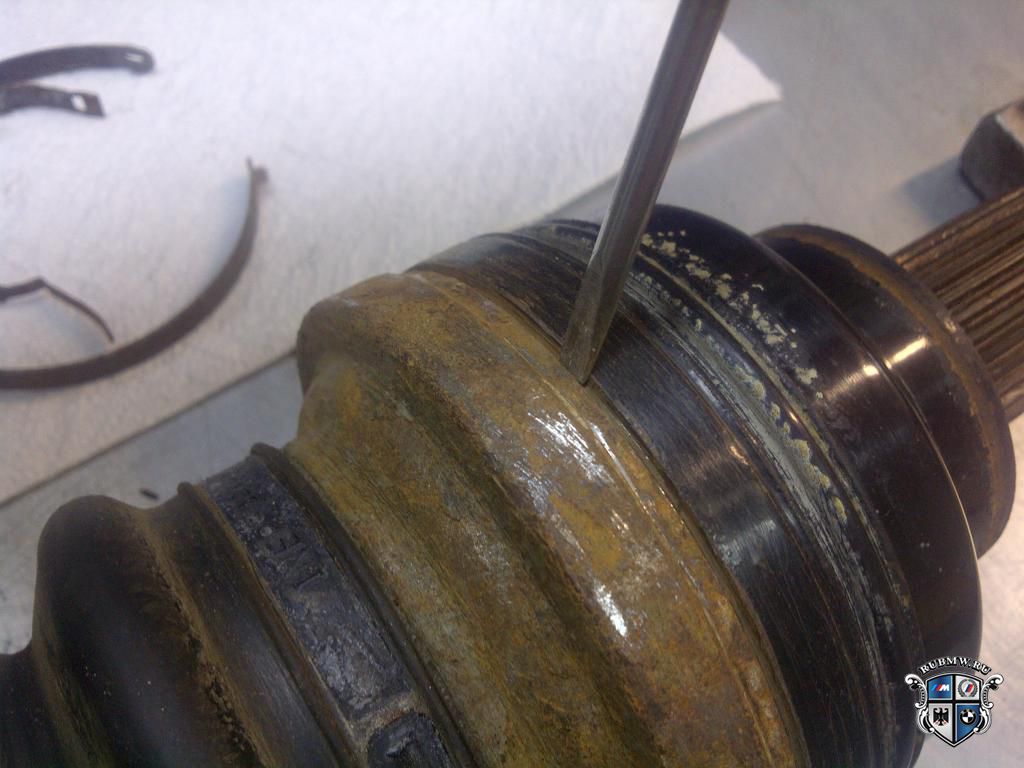

Снимаем маленький хомут (большой не трогаем). Аккуратно отгибаем завальцованную кромку металлической части пыльника. Процесс долгий, но по-другому не получится, иначе можно повредить уплотняющее резиновое кольцо. После этого выбиваем и снимаем металлический колпак.

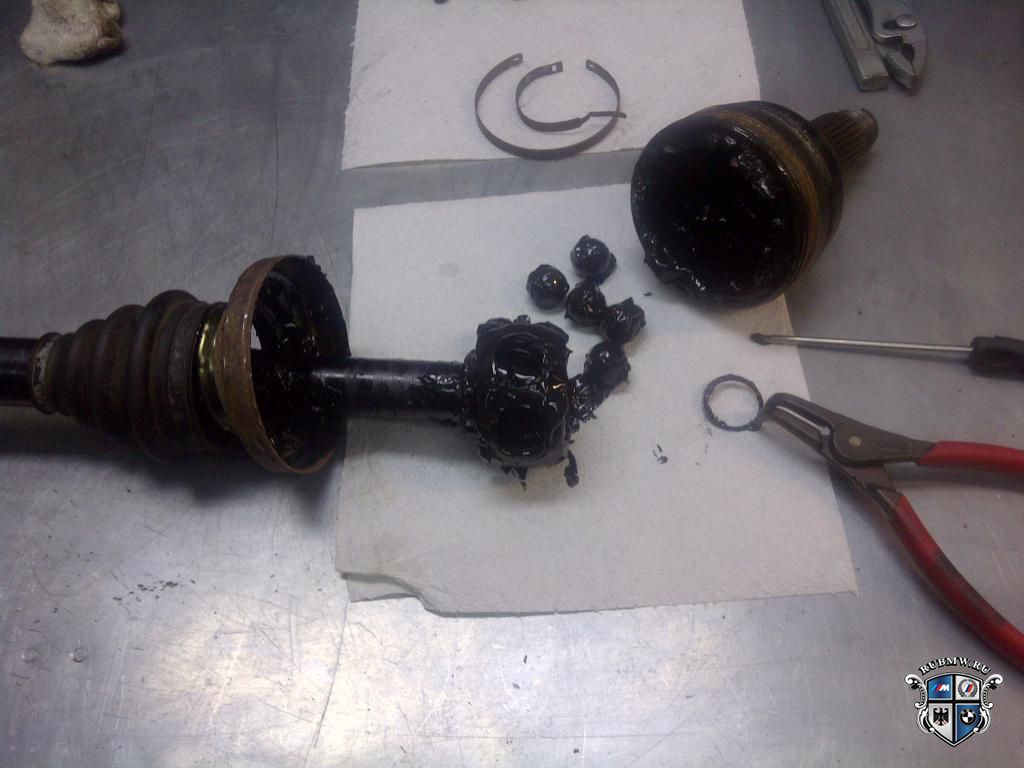

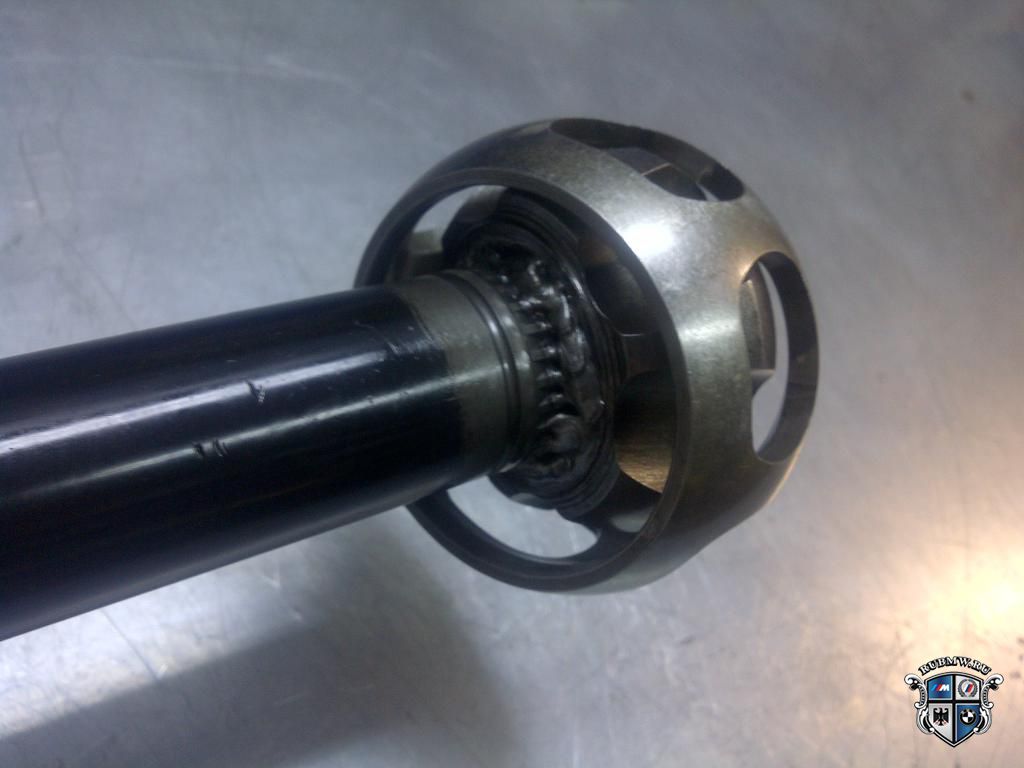

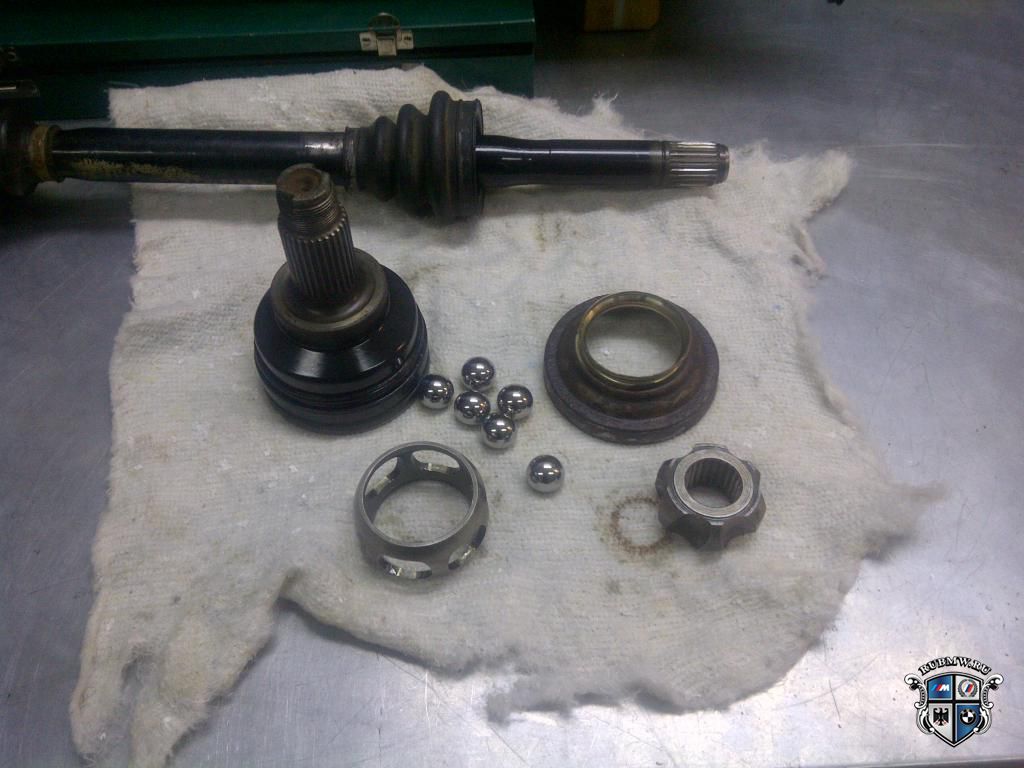

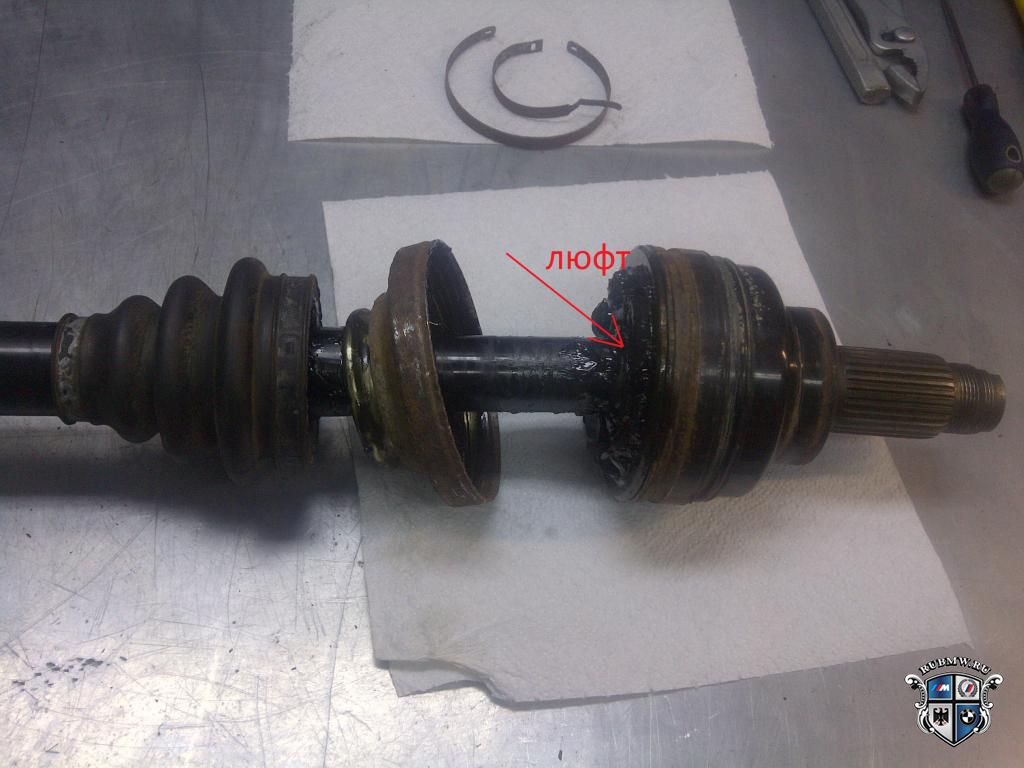

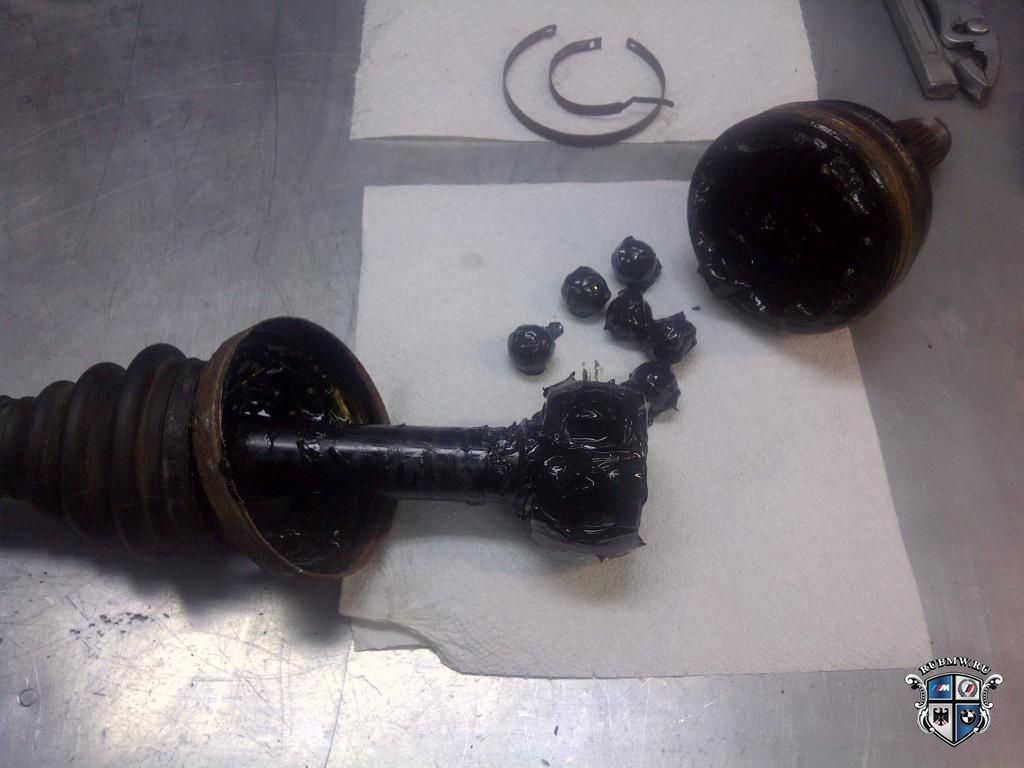

Обнаруживается причина постороннего звука - люфт шлицевого соединения внутренней обоймы привода и вала. Снимаем наружную обойму и высыпаем шарики, снимаем стопорное кольцо.

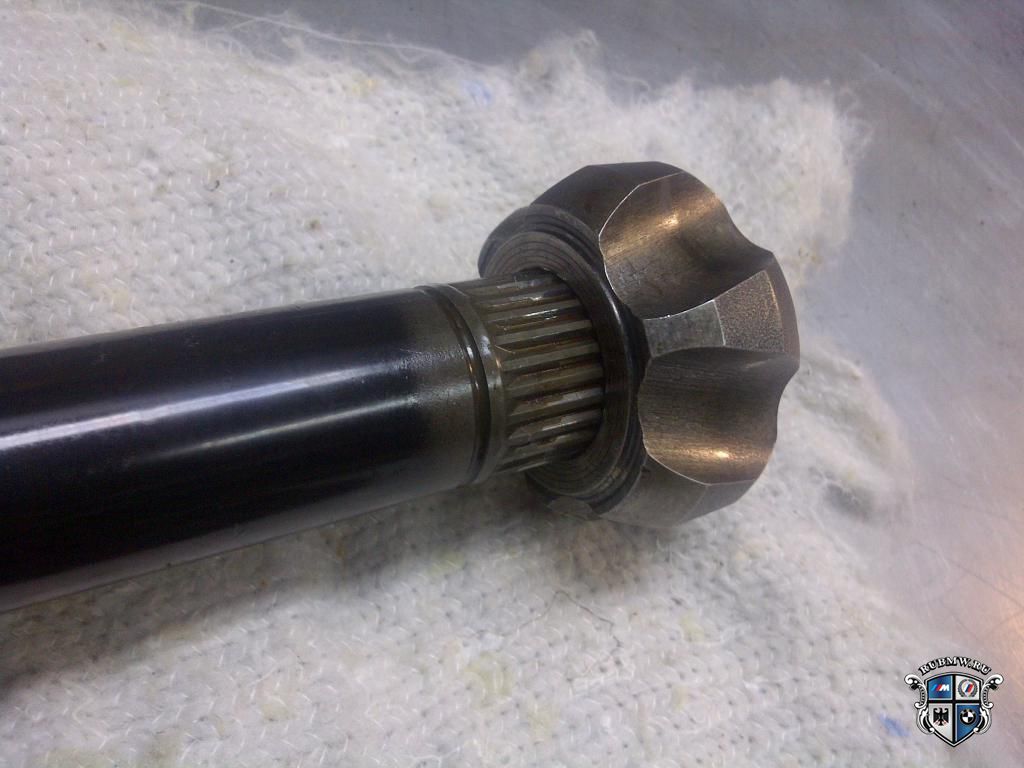

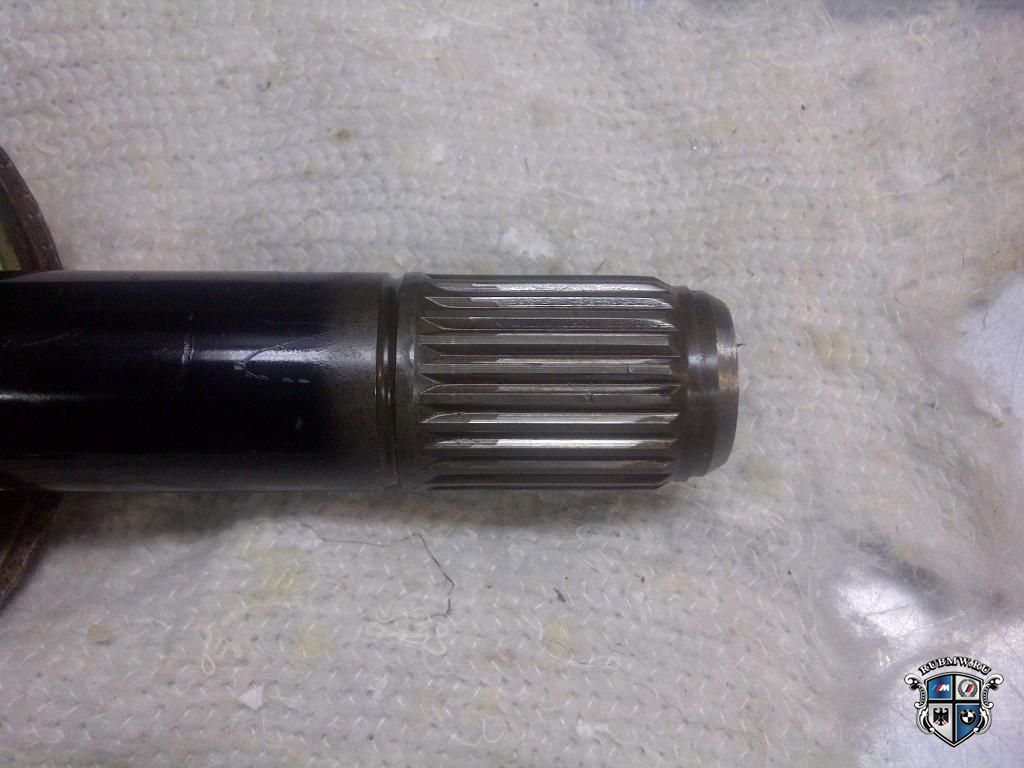

Далее нужно сдвинуть внутреннюю обойму наружу на 1 мм. Делается это для того, чтобы приварить обойму к валу и изменить пятно контакта шариков. Дело в том, что в начале нарезки шлицов и в конце вала разница диаметром достигает 0,2 мм, а соединение внутренней обоймы и вала – конусное.

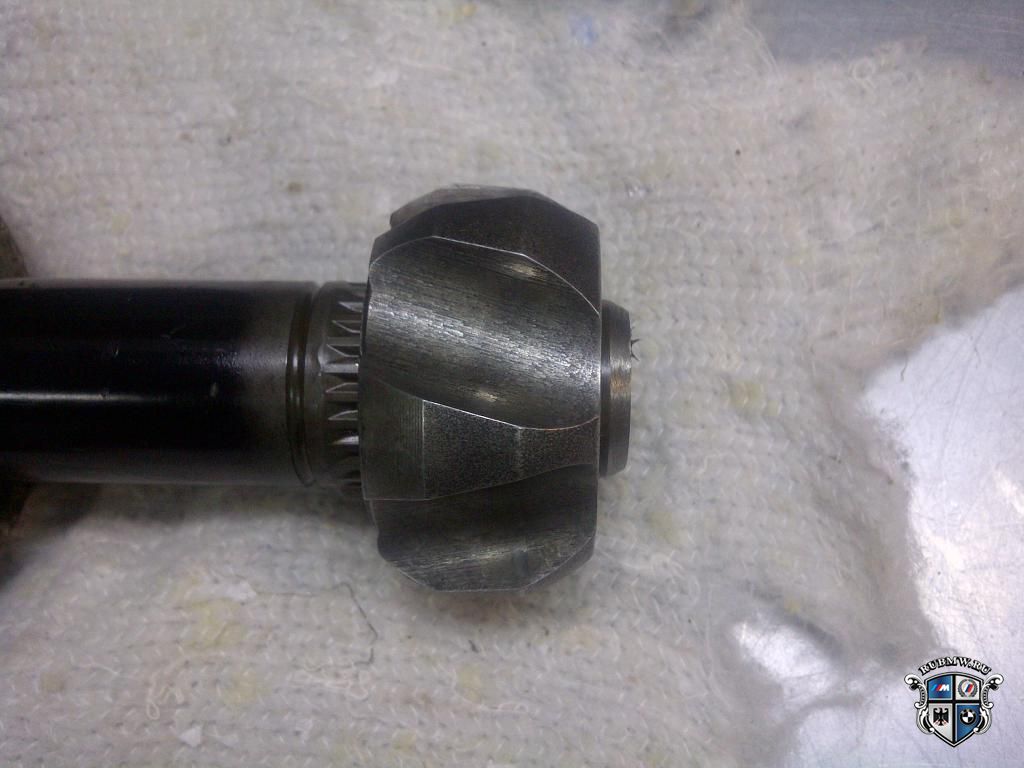

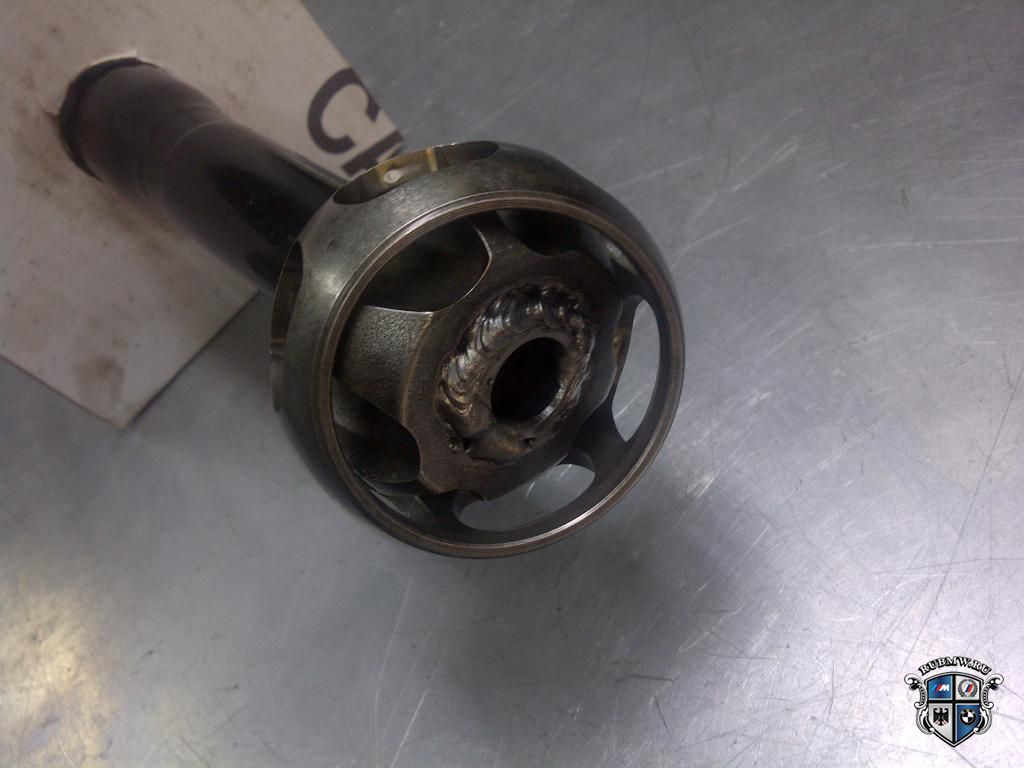

Перед сваркой одеваем пыльник на ось, а на внутреннюю обойму – сепаратор и металлический колпак, которые защищаем от попадания раскаленного металла. После сварки закаливаем деталь в ванночке с соляркой. Тщательно очищаем шов от окалины и шлака.

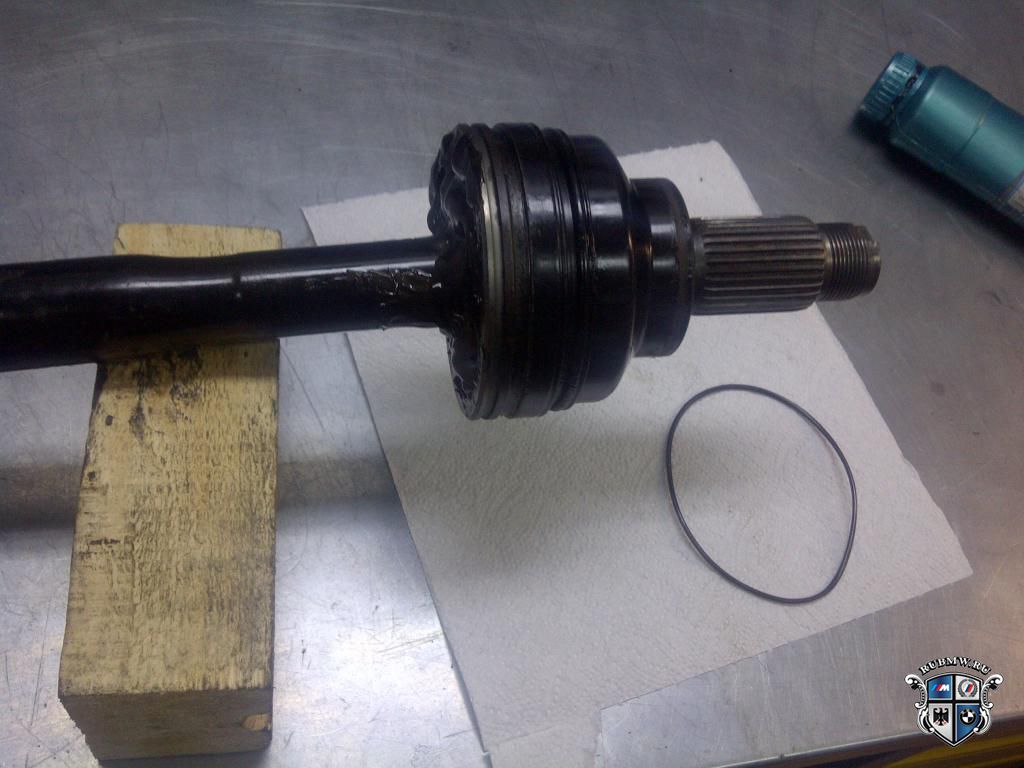

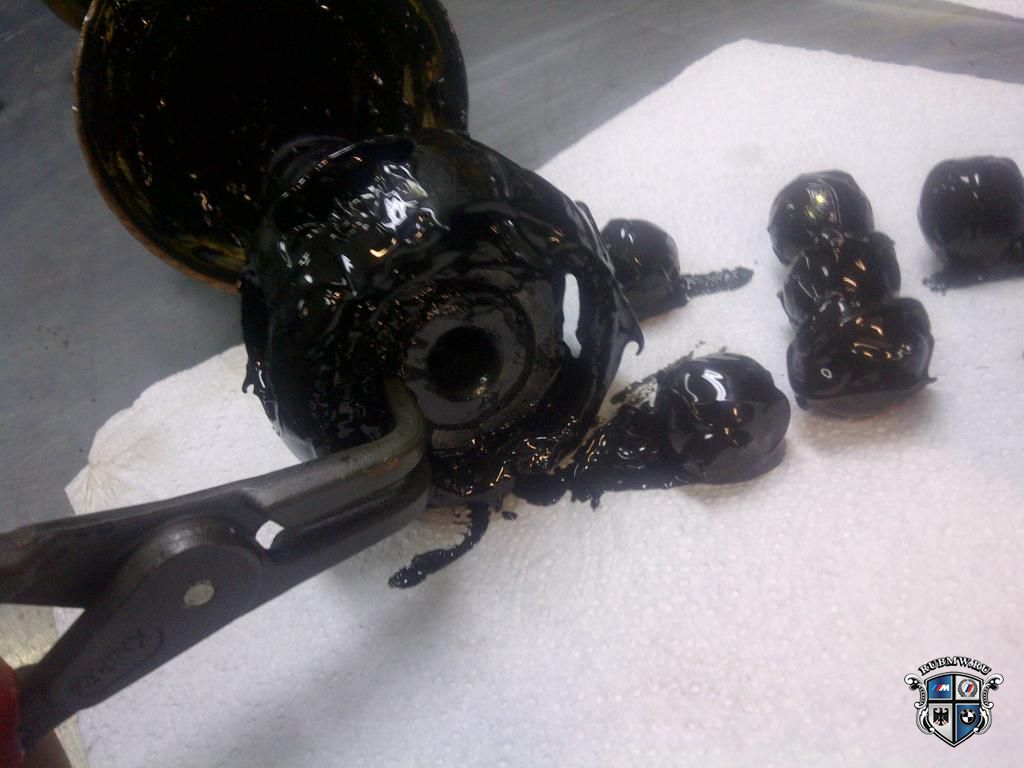

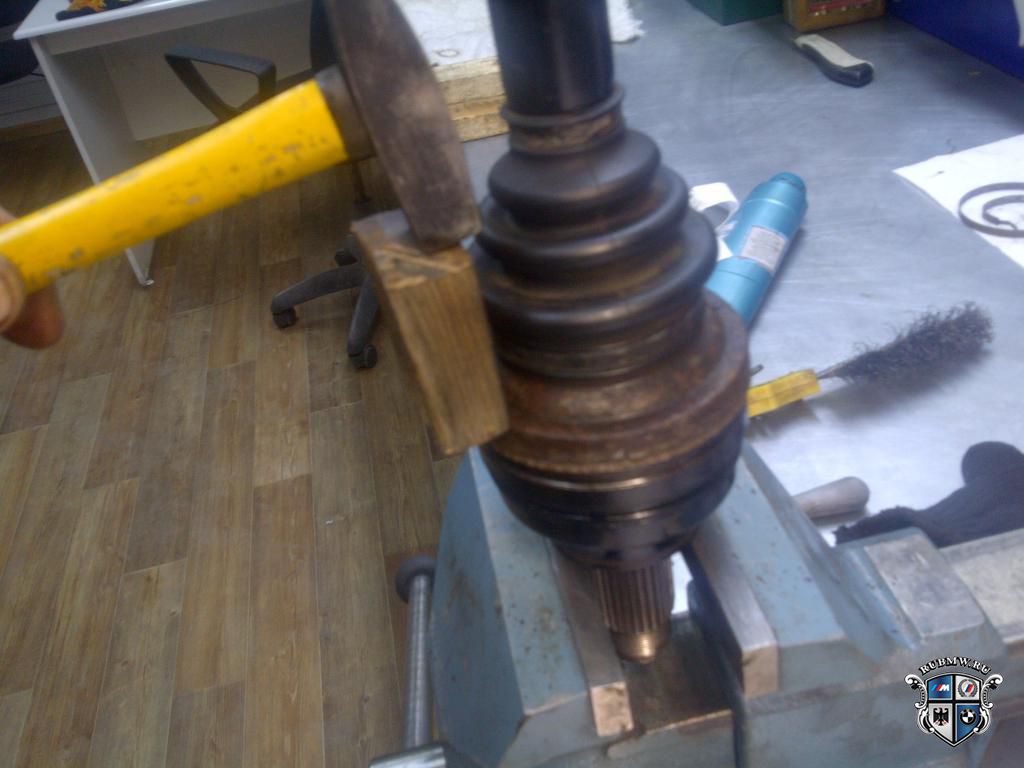

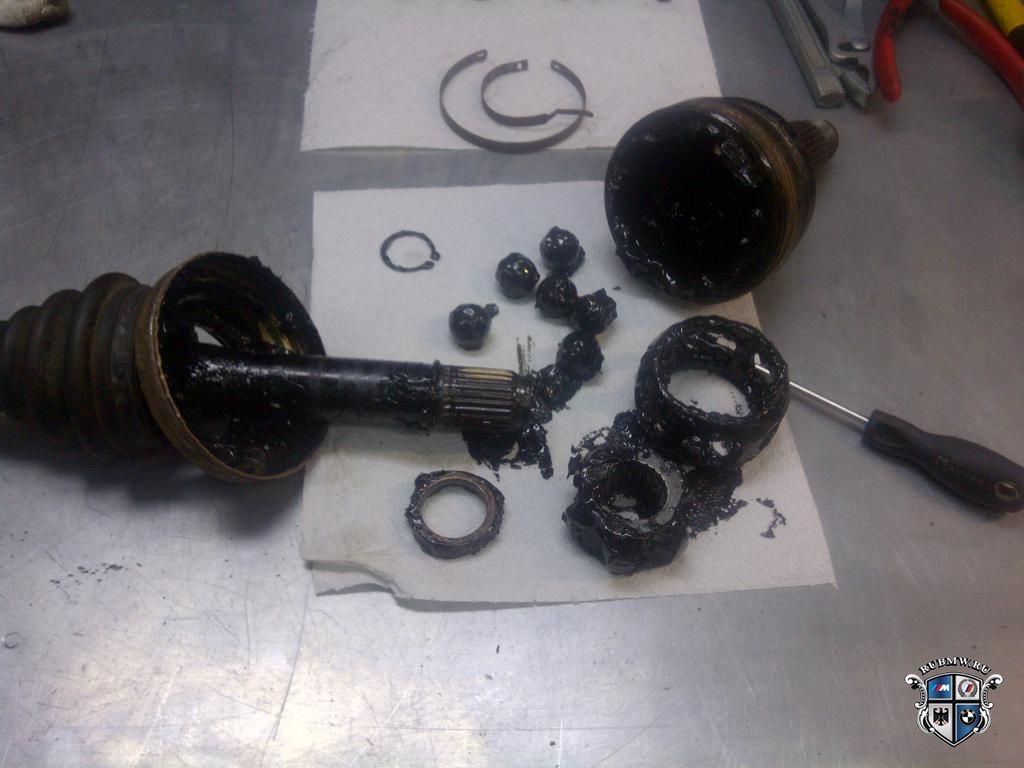

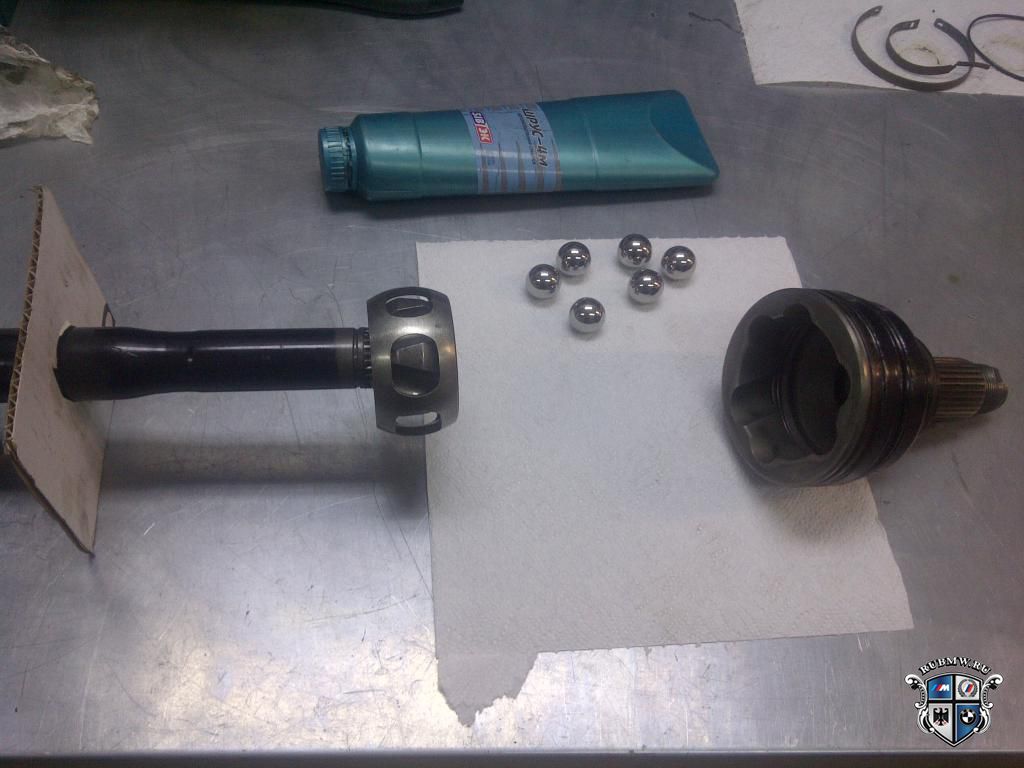

Очищаем, продуваем сжатым воздухом и собираем, набивая смазкой для ШРУСов. При правильной сборке ШРУС двигается. Если нет – его нужно заново разобрать и передвинуть наружную обойму на один шарик. Одеваем на место резиновое уплотнительное кольцо. Через деревянную проставку аккуратно осаживаем на наружную обойму металлический колпак.
Чтобы металлический колпак не срезал своими острыми гранями резиновое кольцо, при осаживании поправляем его отверткой.
